ماژول ترموالکتریک (المان خنک‌کننده) TEC

المان سردکننده مدل TEC1-12706 یکی از پرکاربردترین تراشه‌های خنک‌کننده در بازار است که در صنایع مختلف مورد استفاده قرار می‌گیرد. این مدل با ابعاد 40×40×3.8 میلی‌متر ساخته شده و شامل 127 المان ترموالکتریک داخلی است. مقاومت داخلی آن در دمای محیط 23±1 درجه سانتی‌گراد حدود 2.5 تا 2.8 اهم بوده و در ولتاژ 12 ولت DC جریان کاری آن بین 4.3 تا 4.6 آمپر است (در شروع تا 5.8 آمپر). بیشینه‌ی اختلاف دمای بین دو سطح (در حالت بی‌بار) حدود 65 درجه سانتی‌گراد بوده و توان سرمایشی آن 60 تا 72 وات است.

برای کارایی بهتر، فشار مونتاژ پیشنهادی 85 نیوتن بر سانتی‌متر مربع است و محدوده‌ی دمای کاری دستگاه بین 55- تا 83+ درجه سانتی‌گراد قرار دارد. در دماهای محیطی بالا، بازدهی خنک‌کنندگی به‌طور طبیعی کاهش می‌یابد. این المان با روکش سیلیکونی استاندارد 704 آب‌بندی شده و در بسته‌بندی فومی عرضه می‌شود.

از نظر کاربرد، المان TEC1-12706 در حوزه‌های متنوعی استفاده می‌شود:

• در وسایل خانگی و خودرو برای ساخت یخچال 12 ولتی، کلمن، آب‌سردکن و کولرهای قابل‌حمل
• در پزشکی، آزمایشگاه‌ها و صنایع دارویی
• در صنایع نظامی، فضایی و هوایی
• در الکترونیک و کامپیوتر به‌عنوان خنک‌کننده برای قطعاتی مثل ترانزیستورها، دیودها، آی‌سی‌های پاور و CPU

برای استفاده‌ی عملی از این ماژول، به چند قطعه‌ی جانبی نیاز دارید:

• هیت‌سینک بزرگ برای قسمت داغ جهت دفع حرارت
• فن دور بالا برای خنک‌سازی هیت‌سینک
• صفحه آلومینیومی واسط برای انتقال بهتر سرما از بخش سرد
• خمیر سیلیکونی باکیفیت برای انتقال مؤثر گرما و سرما بین سطوح

نکته مهم اینکه در المان‌های خنک‌کننده معمولاً بین مقادیر واقعی و داده‌های درج‌شده در دیتاشیت اختلاف وجود دارد، بنابراین در طراحی و استفاده عملی باید این موضوع را در نظر گرفت.

توصیه های مهم سایت دست‌چپ به شما:

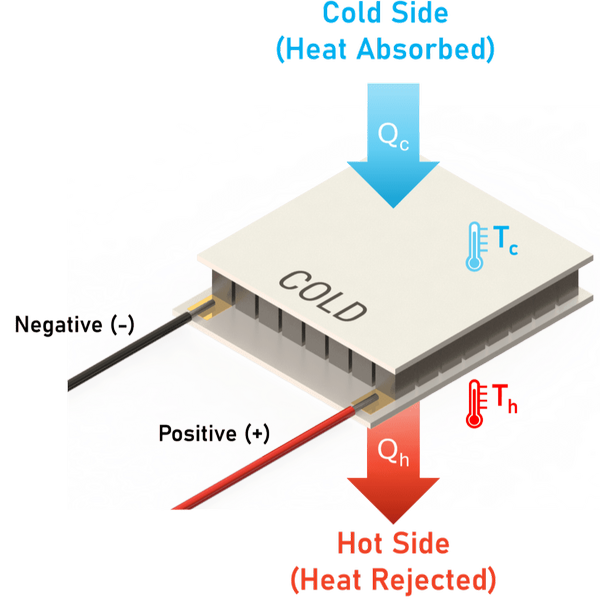

حتماً دقت کنید که قسمت گرم المان TEC نباید بیش از حد داغ شود. افزایش دمای بخش گرم باعث افت شدید کارایی و حتی سوختن یا خرابی دائمی ماژول می‌شود. توصیه می‌شود دمای سطح گرم را زیر 80 درجه سانتی‌گراد نگه دارید و برای این کار حتماً از هیت‌سینک مناسب و فن پرقدرت استفاده کنید تا گرما به‌خوبی دفع شود.

در صورتی که دفع حرارت به‌درستی انجام نشود، اختلاف دمای دو طرف المان کاهش یافته و عملکرد خنک‌کنندگی به‌شدت افت می‌کند. بنابراین در هنگام نصب و استفاده، خنک‌سازی مؤثر سمت گرم مهم‌ترین نکته برای حفظ عمر و بازدهی دستگاه است.
